變電站架構

基本信息

產品簡介

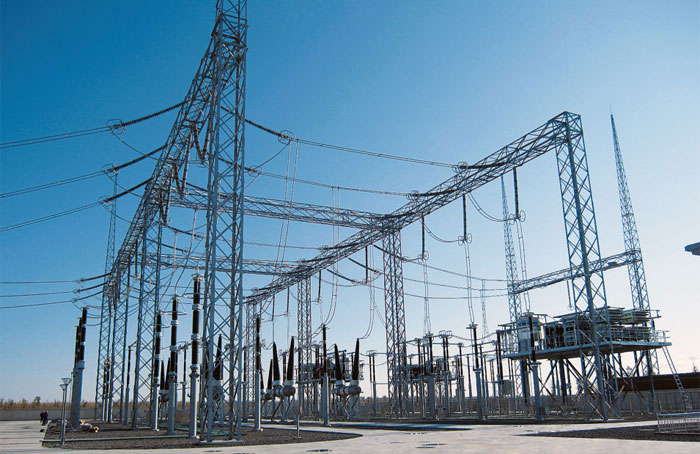

變電架構是變電所、變電站等室外導線、設備的主要支持結構的統稱。它是根據變電所的電壓等級、規模、設備布置、施工運行條件以及當?shù)氐臍夂驐l件來確定的。根據電氣的性質，不同的電壓等級，要求導線之間、導線對地、導線對構筑物要求保持一定的距離，按用途可分為進線架、母線架、中央門型架、轉角架、變壓器組合架、設備支柱等形式。

適應場所

用于城市或城市近郊變電站（所）。

產品優點

• 采用角鋼或鋼管桁架式結構，塔體剛度較好；
• 風荷載系數小，荷載能力強；
• 基礎形式簡單，占地少；
• 使用螺栓連接，安裝便捷；
• 結構簡單，造型簡潔、美觀加工制造方便；

主要參數

設計依據：《鋼結構設計規范》、《變電站建筑結構設計技術規范》、《220～750kV變電站設計技術規程》、《變電架構設計手冊》、《750kV變電所構支架制作安裝及驗收規范》《架空送電線路桿塔結構設計技術規范》等
設計風速：10M/S-34M/S
抗 震：8 度
裹 冰：無冰、10MM、15MM
高 度：可根據客戶需求調整
適宜溫度：-25℃-+45℃
防腐處理：熱鍍鋅
使用壽命：50年

典型客戶

國家電網公司、南方電網公司
